VIB-X垫片是具有独特交叉肋纹图案的弹性体片材。
当作为设备安装座使用时，垫片可有效地隔离振动，冲击和降低结构噪音。
十字肋结构作为有效的能量吸收器，能够产生大的水平力，而不会发生滑动或行走。
通过有效地隔离振动，VIB-X垫片还可以大大降低由振动传递到钣金零件，管道，导管，梁，链条葫芦，墙壁和地板中引起的结构噪音。



VIB-X垫片采用标准18“和24”尺寸，可以用刀，手剪或钢质规格模具轻松切割尺寸。
垫子在装载前为5/16“厚。为了最佳的操作，焊盘应加载1/16“静态偏转。
标准垫由耐用的杜邦氯丁橡胶制成，硬度为45，硬度为50磅/平方英寸时可提供1/16“偏转。
65个硬度计垫具有150psi的1/16“挠度，并且在较小的区域用于较重的重量。
VIB-X Pad也由硅胶，丁腈橡胶和丁基胶成型，用于恶劣的环境应用。



Vib-X垫还用于隔离地板，墙壁和天花板。



简单和独特的解决方案，以防止震动，振动和声音噪声问题！



VIB-X Pad易于使用...

为了获得最佳的操作，标准45硬度计VIB-X垫应以50磅/平方英尺 英寸（150磅/平方英寸，65硬度垫）。
因此，切割垫，使每个50磅的机器由一平方英寸的垫支撑。
由于大多数机器的安装底座或底座设计为50磅/平方英尺的载重系数。
英寸，垫通常可以被切割成与安装脚相同的轮廓。
冲击式机器如冲压机应装载在25磅/平方英尺。英寸。



VIB-X Pad也可以吸收水平运动，因此可以避免大多数机器走路而无需扣紧或拉紧螺栓。

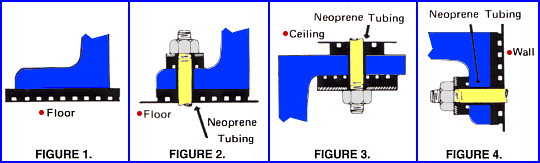

在不使用螺栓的情况下，如图1所示，在机器底部留下1/4英寸的覆盖层。
如果需要螺栓连接，则应使用橡胶管和VIB-X垫圈来防止任何传输路径振动如图2所示。



图3显示了悬挂在架空装置上的悬挂式支架的机器。
应使用VIB-X垫圈或带7号钢（或更大的重型设备）的VIB-X垫作为下支架。上垫片应该是下垫片面积的一半。



图4示出了安装在墙壁上的机器。在这些安装中，机器支架两侧的垫应该是相等的面积。如果在螺母和支撑件之间使用65硬度计垫，它应该是位于支撑件和墙壁之间的标准45硬度计垫的三分之一。



如果机器的重量不均匀分布，则应根据机器的重量分布来确定垫片的尺寸和尺寸。可以测量每个垫的偏转以确定垫上的重量分布是否正确。



对于专门的应用程序，或确定给定安装的隔离量，应使用负载偏转和隔离效率图。



VIB-X垫圈  | 负载偏转  | 隔离效率图
